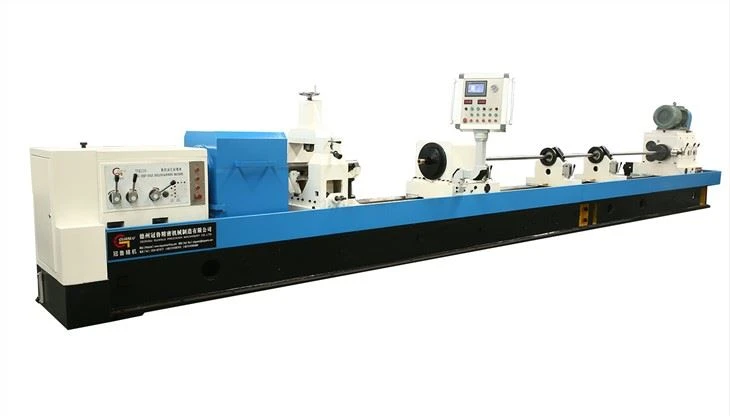

Derin Delik Delme Makinesi

Derin delik delme makinesi, BTA derin delik delme makinesi olarak da adlandırılabilir, BTA talaş boşaltma yöntemidir. Bazı işler içi boş borulardır, deliği genişletmeleri gerekir, bu nedenle derin delik delme makinesi olarak adlandırılabilir, bazı işler büyük, sağlam ve malzeme pahalıdır, bu nedenle kullanıcıların talaş yerine çekirdeğe sahip olması gerekir, böylece kullanabilirler derin delik trepaning işlemi, bu nedenle derin delik trepaning makinesi olarak adlandırılabilir.

BTA derin delik delme makinesi işlevleri:

Katı delme: matkap kafası ile, derin delik delme makinesi 30 mm'den 150 mm'ye kadar delebilir (farklı derin delik delme makinesi modellerine bağlıdır). Paslanmaz çelik, dökme demir, normal çelik, bakır, Nikel ve benzeri gibi tüm metalleri delebilir.

Karşı sıkıcı: karşı delme kafası ile, derin delik delme makinesi 30 mm'den 800 mm'ye kadar delik açabilir (farklı derin delik makinesi modellerine bağlıdır).

Sıkıcı çekin: sıkıcı kafa çekerek, derin delik makinesi derin delik çekme işlemi de yapabilir. İki çekmeli delme yapısına sahibiz, biri normal BTA derin delik delme ve delme makinesidir, sadece çekmeli delme işlevine sahiptir. Müşteri bu işlevi sık kullanmaz. Diğer yapı, derin delik çekme işlemi için özel olarak tasarlanmıştır, bu makine çekme işlemi için çok uygundur. Son kullanıcının işleri ince duvarlı uzun borulardır, delik düzlüğünü ve daha az delik sapmasını sağlamak için çekme delme işlemine ihtiyaç duyar.

Parlatma:Kafa parlatma ile, derin delik delme makinesi tarafından yapılan işler daha iyi iç delik yüzey pürüzlülüğüne sahip olabilir, bu alet yüzeyi daha sert hale getirecek ve Ra0.4-Ra0.8um'dan pürüzlülüğü alacaktır.

trepaning: Trepaning kafası ile derin delik delme makinesi katı çubuktan çekirdek alacaktır. Malzemeler pahalı olduğunda, iş büyük çaplı olduğunda, müşteri bu işlemi enerji tasarrufu yapmak için kullanacak (çalışmak için daha az elektrik gücü kullanabilir) ve büyük çubuğun çekirdeğini yeniden kullanabilir. bu nedenle derin delik delme makinesine derin delik delme makinesi de denilebilir. Ancak müşteri yalnızca derin delik delme işlemini kullanıyorsa, geleneksel derin delik delme makinesinden biraz farklı bir yapıya sahip olan derin delik delme makinesi modelimiz var.

Delme/delik kapasitesi:

Katı delme: 30mm-150mm(farklı modeller)

Sıkıcı/ters delik/parlatma: 30mm-800mm(farklı modeller)

Trepanning:70mm-800mm(farklı modeller)

Derin delik delme ve delme ve trepanlama maksimum uzunluk 15 metredir.

Delik/çap oranı:1:400

Derin delik delme makinelerimiz farklı delikler açabilir: Açık delik, kör delik, eşmerkezli delik, eksantrik delik ve basamak deliği (bazıları özel delme armatürlerine ihtiyaç duyar)

Farklı derin delik işlemi ile delik bitmiş pürüzlülük:

Katı delme:IT9-IT11,delme deliği pürüzlülüğü: Ra3.2-Ra6.3um

Kaba delik işleme:IT8-IT9, sıkıcı delik pürüzlülüğü:Ra3.2-Ra6.3um

Hassas delik işleme:IT7-IT9,ince delik işleme pürüzlülüğü:Ra1.6um-Ra3.2um

Parlatma ： IT6-IT7, parlatma deliği pürüzlülüğü: Ra0.4-Ra0.8um

Dezhou Guanlu BTA derin delik delme makineleri mevcut modeller:

T2120 derin delik delme makinesi: Maksimum karşı delme ve çekme delik açma kapasitesi 200 mm'dir.

T2125 derin delik delme makineleri: Maksimum karşı delme ve çekme delik açma kapasitesi 250 mm'dir

T2135 derin delik delme makinesi, Maksimum karşı delme ve çekme delik açma kapasitesi 350 mm'dir

T2150 derin delik delme ve delme makinesi, maksimum delme kapasitesi 500 mm'dir.

T2180 derin delik delme makinesi, maksimum delme kapasitesi 800 mm'dir.

T21100 derin delik delme makinesi, maksimum delme kapasitesi 1000 mm'dir.

Derin delik delme makinesi uygulama endüstrileri:

Hidrolik silindirler: Derin delik delme makinesi, hidrolik silindir endüstrilerinde yaygın olarak kullanılmaktadır.

Otomobil endüstrisi: silindir bloğu ve silindir kapağı.

Petrol ve gaz endüstrisi: petrol sahası derin delik delme makineleri, derin delik delme sisteminin ana kullanımıdır.

Kömür endüstrisi: Kömür endüstrisi, derin delik makinelerini kullanan başlıca endüstridir.

Askeri endüstri: Silah namluları BTA derin delik delme makineleri tarafından yapılır.

Daha fazla endüstride yaygın olarak kullanılan BTA derin delik delme ve tabanca delme kombine makinesi yapabiliriz. 6 mm'den 100 mm'ye kadar delik delebilir. Böylece bir makine iki derin delik delme sistemini kullanabilir ve hem büyük hem de küçük delik elde edebilir.

Dezhou Guanlu derin delik delme makinesi esas olarak yapılar ve parametreler:

Makine yatağı:

Makine yatağı reçine kumundan yapılmış olup döküm sonrası normalize edilmiştir. İşleme derinliği 1 metreden fazla ise, makine yatağı, yüksek mukavemetli cıvatalarla monte edilmiş ve koni pimi ile konumlandırılmış bölünmüş yapıyı benimser.

Çift dikdörtgen sürgülü kılavuz rayı, hassas taşlama, su verme işlemini benimseyin, sertlik HRC48-HRC52 olabilir.

Tek kılavuz ray genişliği x kalınlık=160mmX40mm; kılavuz rayın toplam genişliği 600m'dirm; Taşlama ve su verme ile muamele edilen raf, kesici takım besleme tahriki için kullanılan makine yatağının içine monte edilir. Makine büyük taşıma kapasitesine, iyi sağlamlığa ve kararlı şanzımana sahiptir.

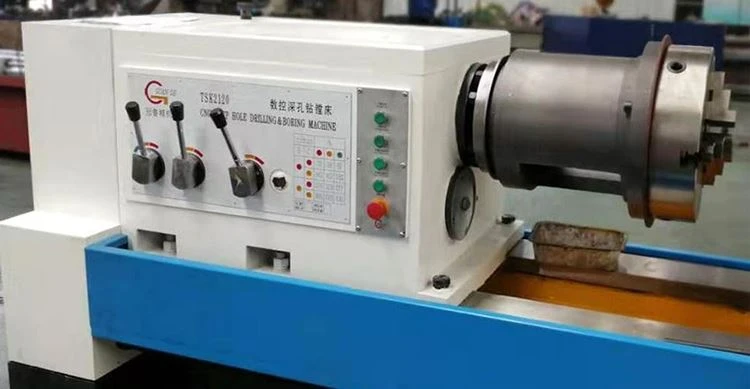

mesnetli

İş parçasını döndürmek için kullanılır, makine yatağının sol ucuna sabitlenir; Manuel üç vites, her viteste kademesiz hız; Ana motor, senkron kayış, senkron kasnak ve dişli sisteminin yavaşlamasından sonra iş milini döndürmek için tahrik eder.

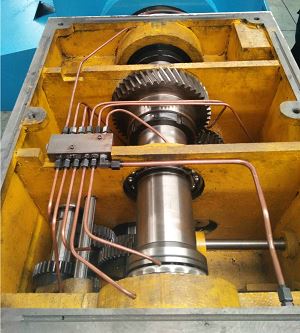

Dişliler hassas taşlama ile işlenir, dişli yüzeyi yüksek frekanslı su verme ile söndürülür ve diş yüzeyinin sertliği HRC48-52'dir, böylece dişli yüksek mukavemet, yüksek sertlik, yüksek aşınma direnci ve yüksek yorulma sınırı elde edebilir ve nispeten büyük alternatif yüke ve şok yüküne dayanabilir.

Dişlilerin ve yatakların hizmet ömrünü artırmak için, yağlamayı sirküle etmek için yağlama yağı kullanılır.

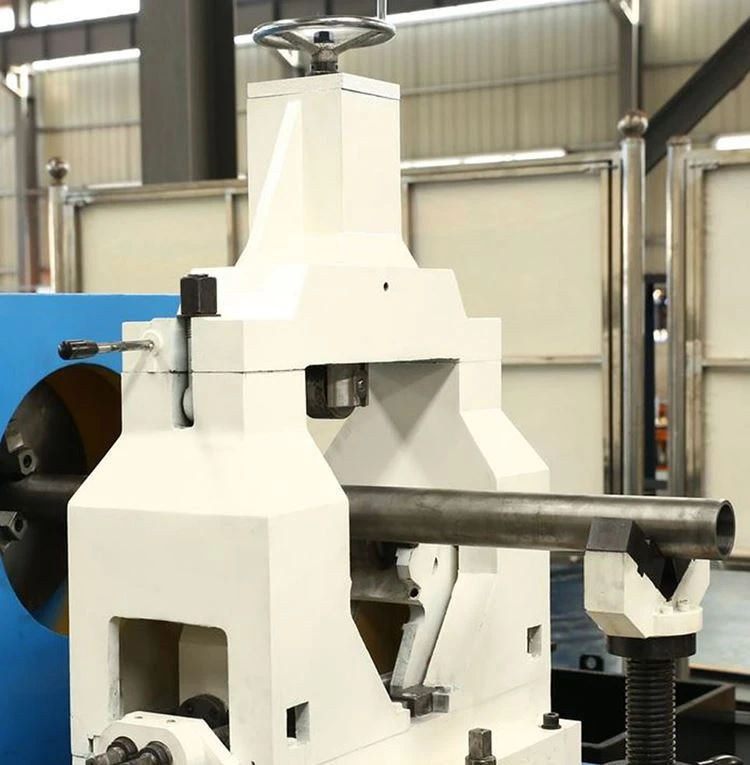

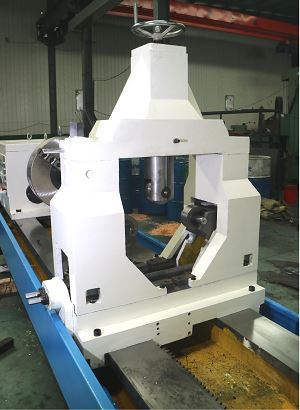

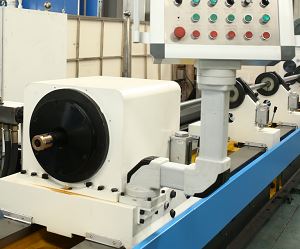

Yağ basıncı kafası

Kesici takımı yönlendirmek, kesme yağı sağlamak ve iş parçasını desteklemek için kullanılır; Servo motor, eksenel hareketini farklı uzunluktaki iş parçasını uyarlamak ve iş parçasını sıkmak ve gevşetmek için çalıştırır.

Servo motor, iş parçasını yüksek hassasiyet ve sertlik ile sıkmak veya gevşetmek için yağ basınç kafasını sürmek için kullanılır; tüm yağ basıncı kafası, yüksek hassasiyet ve sertlik ile kutu yapısını benimser.

Yağ basıncı kafa destek manşonu: Daha iyi yağ sızdırmazlık etkisi ile kılavuz halkalı paketleme eşleşmesinin yapısını benimseyin, sondaj çubuğunun sürünmesi ve kilitlenmesi gibi kötü bir fenomenden kaçının.

Kılavuz manşon ve yağ basıncı kafası destek manşonu aşağıdakilere göre yapılmalıdır.

müşterinin gereksinimleri; Müşterinin özel gereksinimleri yoksa (müşteri sipariş ederse) standartlarımıza göre yapılacaktır.

Matkap kutusu

Kesme aletini döndürmek için kullanılır; Manuel üç vites, her viteste kademesiz hız; Kesici takım sapı bağlantı manşonu, kesici takımı sıkıştırmak için milin ön ucuna monte edilmiştir. Ana motor, senkron kayış, senkron kasnak ve dişli sisteminin yavaşlamasından sonra iş milini döndürmek için tahrik eder.

Dişliler hassas taşlama ile işlenir, dişli yüzeyi yüksek frekanslı su verme ile söndürülür ve diş yüzeyinin sertliği HRC48-52'dir, böylece dişli yüksek mukavemet, yüksek sertlik, yüksek aşınma direnci ve yüksek yorulma sınırı elde edebilir ve nispeten büyük alternatif yüke ve şok yüküne dayanabilir.

Dişlilerin ve yatakların hizmet ömrünü artırmak için, yağlamayı sirküle etmek için yağlama yağı kullanılır.

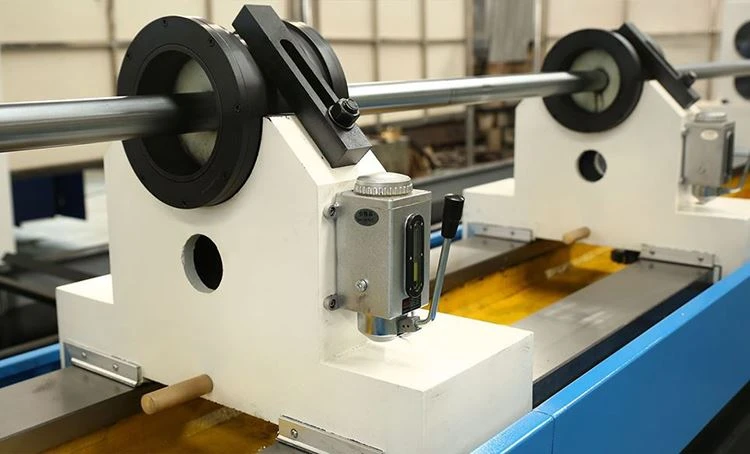

Matkap çubuğu desteği

Matkap çubuğunu desteklemek için kullanılır; Üzerine işleme sırasında oluşan şok ve titreşimi emebilen bir destek manşonunun monte edildiği yüksek sertlikte bir entegre yapı benimsenmiştir.

Asılı çekme mekanizması matkap çubuğu destek desteğine monte edilir, delik bittikten sonra matkap çubuğu destek desteği otomatik olarak orijinal konumuna geri çekilir.

Merkez Dinlenme

İş parçasını desteklemek için kullanılır; Üç noktalı kapalı tip merkez dinlenme yapısı, altta iki silindir ve üstte bir silindir; Aşağıdaki iki silindirin yanal konumu vida ile ayarlanır.

Makine ana konfigürasyonları listesi:

Makine standart konfigürasyonları:

Makine yatağı, mesnet, iş parçası taşıyıcı, yağ basınç kafası, matkap çubuğu destek desteği, matkap kutusu, kayar kılavuz ray, kremayer ve pinyon, soğutma sistemi, SIEMENS-828D kontrol sistemi, elektrik kabini, merkez dinlenme, ,çalışma lambası, Makine Paralellikleri ve ankraj cıvatası, Makine Kullanım Kılavuzu .

İsteğe bağlı parçalar

Kesici takımlar, yardımcı aletler, kesme yağı, diğer CNC sistemi.

Daha fazla ayrıntı bilgisine ihtiyacınız varsa, yukarıdakiler makinemizin başlıca parçalarıdır. lütfen doğrudan bizimle iletişime geçin.

DZGdiğer rakiplerle karşılaştırıldığında uanlu MAKİNE avantajları:

Öğeler	Guanlu Markası	Fotoğraflar

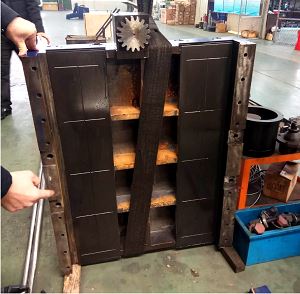

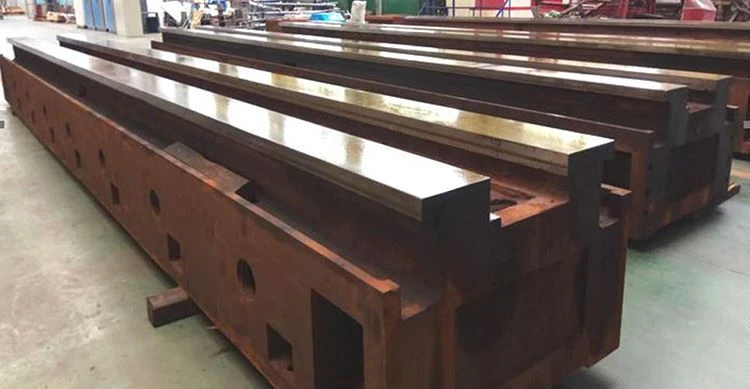

makine yatağı	HT300 Hassas reçine kumlu demir döküm ve üçgen, yüksek stabilite ile kaburga kutusu yapısını güçlendirir. Metre başına yaklaşık 800 kg, diğerlerinden çok daha ağır.

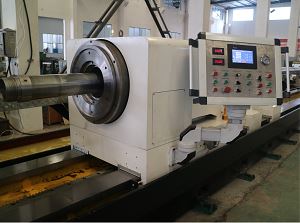

Yağ basıncı kafası	Makinenin çok daha kararlı ve çok daha yüksek doğrulukta çalışmasını sağlayan ana mil yerleşik yapısını benimser
Kılavuz rayı	Çift düz kılavuz ray, tek ray genişliği 160 mm, 40 mm kalınlıktadır ve bu da ağır yükleme kapasitesini garanti eder.
Kılavuz rayı yağlama	Kılavuz ray, kılavuz raylardaki aşınmayı azaltmak için daha az sürtünme yoluyla yağlamak için özel Japon marka tutkal teknolojisini benimser

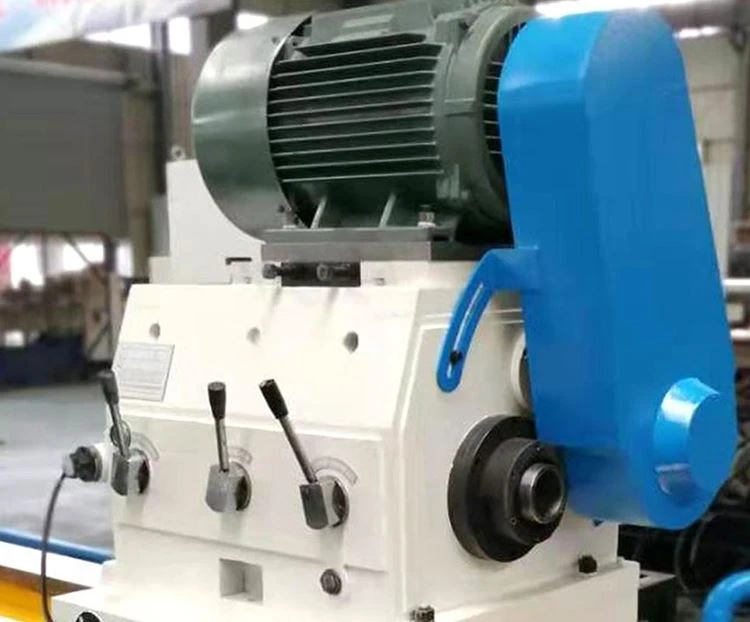

Makine şanzımanı	Tayvan marka kremayer ve pinyon şanzıman sistemi, Servo motor sürücüsü, büyük tahrikli tork ve gelecekte bakım masrafı yok.
Makine mili	Makine ana mili, dövme parçası, yüksek yoğunluklu, yüksek sertliktir. Bazı rakipler dikişsiz boru kaynak boruları kullanır. Dişliler yüksek frekansta söndürülür
İş bağlama ve takım besleme için servo kontroller	Çift servo motor yapısı, biri iş sıkma ve yağ basıncı mekanik hareketi içindir, diğeri alet besleme içindir. Sıkıştırma kuvveti ve besleme hızı, daha az emek yoğunluğu olan CNC kontrolöründen ayarlanır.
Çalışma bölgesi temiz	Çalışma bölgesini temiz tutacak olan zemine sızan yağı korumak için etek tipi koruyuculu yağ dönüş yuvası.
Merkez dinlenme	İşin düzensiz şeklini sıkıştırmak için uygun üç nokta merkez dinlenme destekçisi.

DZGuanlu FABRİKA diğer rakiplerle karşılaştırıldığında avantajları:

Şehrimiz derin delik delme ve delme makinelerinin üretim üssüdür. Bu yerel rakipler arasında, müşterilerimiz bizi ziyaret ettikten ve derin delik makinelerimizi gördükten sonra şirketimiz ilk tercihtir. diğerlerine göre mutlak avantajlara sahibiz.

1. Güçlü işleme tesisleri.Kaliteli ve hassas makineler, iyi işleme makineleri ve kalifiye işçiler tarafından üretilir. Almanya marka Heckert kılavuz öğütücümüz var. Derin delik makinelerinin kılavuzu en önemli kısımdır, makinelerin doğruluğuna karar verir. Öğütücümüz tarafından öğütüldükten sonra, makine yatağının yüzeyi aynayı sever.

2. En ünlü teknisyenler.Firmamız en profesyonel teknisyenlere sahiptir. 15 yıldan fazla bu alanda çalıştılar. Tecrübe dolu, derin delik makinelerini müşterilerin isteğine göre tasarlayabilirler.

3. Nitelikli işçi ekipleri. Günümüzde işçi almak kolay değil. Özellikle vasıflı işçiler. Ancak firmamızın bu vasıflı işçileri tutmak için özel bir yönetim sistemi vardır. Böylece tüm makinelerimiz kalifiye işçiler tarafından monte edilir.

4. BTA derin delik delme makinemiz gelişmiş bir yapıya sahiptir.Stabil olabilen ve makine için büyük güce sahip olacak ve bir veya iki yıl sonra yedek parça değiştirmeye gerek olmayan kremayer ve pinyon şanzıman. Daha geniş kılavuz rayı ve makineyi büyük yükleme kapasitesi ve iyi bir sertlik ile yapacak olan makine yatağının son derece güçlü yapısı. Daha fazla avantaj, bizimle iletişime geçtikten sonra sizi bilgilendirecektir.

5. Kalite kontrol sistemi, makine tasarımı, parça satın alma, parça işleme, makine montajı, makine testi çalıştırma, makine paketleme, tüm süreçlerden, derin delik makine kalitesini garanti etmek için denetim sistemimiz var.

6. Kalite güvence sözleşmesi ve satış sonrası hizmet sözleşmesi imzalayabilen tek derin delik makinesi üreticisi biziz., bu nedenle tüm müşteriler makinelerimizi satın aldıktan sonra emin olacaktır.

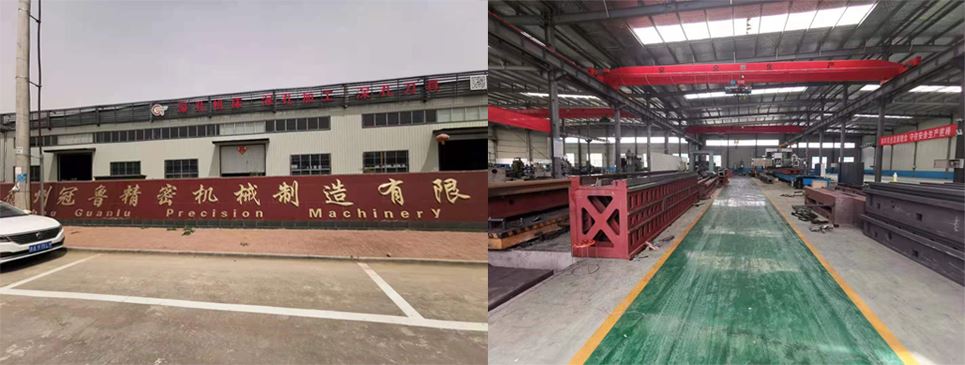

Şirket Kısa tanıtım:

Dezhou Guanlu Precision Machinery Co., Ltd, 2011 yılında kuruldu, yerel bölgemde derin delik delme makineleri üreten en ünlü fabrikayız. Benim şehrim Dezhou, derin delik makinelerinin üretim üssüdür. Neredeyse %99 BTA derin delik delme makineleri benim şehrimde üretiliyor.

Fabrikamın kendi güçlü işleme tesislerimiz var, bir şeyi derinden biliyoruz, iyi işleme tesisi olmadan en kaliteli ve en hassas derin delik makinelerini üretemezsiniz. Bu yüzden Almanya marka Heckert kılavuz öğütücü, çin'in en ünlü planlayıcısı, VMC, Torna Tezgahları, kutu delme makinesi, freze makinesi vb. Bu yukarıdaki işleme makineleri ile uygun yönetim sistemi altında, hızlı ve istikrarlı bir teslimat yapabiliriz.

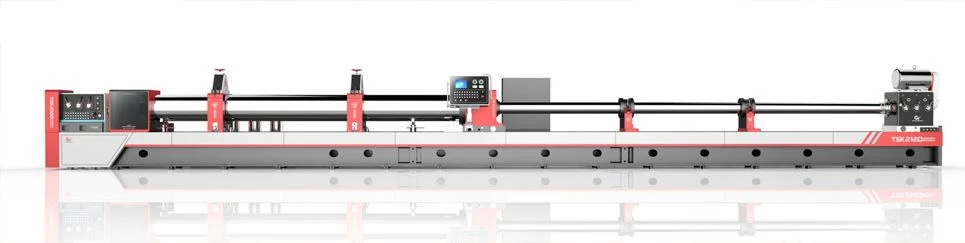

Derin delik delme makinemiz 40'tan fazla ülkeye ihraç edildi ve iyi bir itibar ve ün kazandı. Kalitemizi ve yapımızı her geçen gün geliştirdik. Lütfen aşağıdaki makinemizin yeni tasarlanmış görünümüne bakın:
